高壓固態軟啟動柜技術規范：

3、工作原理

圖1.1 高壓固態軟起動器原理框圖

軟起動裝置檢測到外部起動命令時，由微處理器檢測到同步信號后，對主回路可控硅相位角觸發進行控制，逐漸增加電機端的電流和電壓，從而平滑起動電機。在此過程中，RC阻容吸收單元吸收可控硅反向關斷時的尖峰電壓；均壓電阻擎制可控硅電壓，保證串聯回路中每只可控硅電壓相等。光纖觸發保證了控制器與高壓可控硅之間的電氣隔離，同時保證了觸發信號不受電磁干擾。

4、控制系統

高壓固態軟起動器控制系統由微控制器、脈沖放大、取能觸發三部分組成。

1. 微控制器部分

   微控制器由CPU控制板、光纖觸發板、電源板、采樣板和顯示屏組成，板上裝有MCU微處理器，可以實現光電隔離的開入開出控制、電壓電流信號采集、通訊接口、同步信號檢測與控制，顯示屏通訊與控制、保護功能。

   顯示屏選用觸摸屏，內置菜單。按照不同配置要求觸摸屏可使用7寸、10.1寸等?？蛇M行參數設置及顯示。

2. 脈沖放大部分

   脈沖放大部分是將24V直流電源調制成脈沖電流，調制信號由微控制器控制，通過光纖傳輸，實現了微控制器和脈沖放大部分的電氣隔離。

3. 取能觸發部分

   脈沖電流通過脈沖變壓器時，二次側可感應出電流，將感應電流調制成脈沖觸發信號用于可控硅觸發，最終實現了整組可控硅觸發。脈沖放大部分和取能觸發部分電磁感應連接，實現了電氣隔離。



   圖1.2  高壓固態軟起動控制系統框圖

   5、結構設計

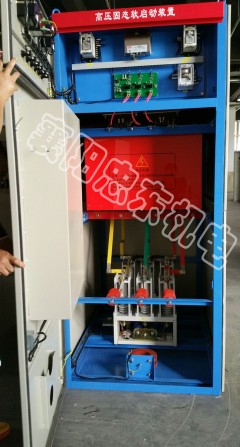

   高壓固態軟起動裝置設計為柜式結構。柜體框架為50角鋼焊接而成，堅固牢靠。柜體設計為柜底進出線方式，在投入運行前，只需要將高壓固態軟起動裝置串聯接入高壓開關柜和高壓電動機之間即可。具體電氣一次方案圖見圖1.3。
